Прызначэнне: выяўленне, пеленгаванне і суправаджэнне беспілотных лятальных апаратаў (БЛА) па выпраменьваннях іх радыёэлектронных прылад, фарміраванне блакуючых і дэзінфармуючых перашкодаў навігацыйнаму абсталяванняю БЛА, пошук, выяўленне і пастаноўка радыёперашкод сродкам перадачы каманд кіравання («канал угару») і сродкам перадачы даных («канал уніз») БЛА

ЛЯТАЛЬНЫМІ АПАРАТАМІ «НАВАЛЬНІЦА-С»

Прызначэнне:

выяўленне, пеленгаванне і суправаджэнне беспілотных лятальных апаратаў (БЛА) па выпраменьваннях іх радыёэлектронных прылад;
фарміраванне блакуючых і дэзінфармуючых перашкодаў навігацыйнаму абсталяванняю БЛА;
пошук, выяўленне і пастаноўка радыёперашкод сродкам перадачы каманд кіравання («канал угару») і сродкам перадачы даных («канал уніз») БЛА

Склад:

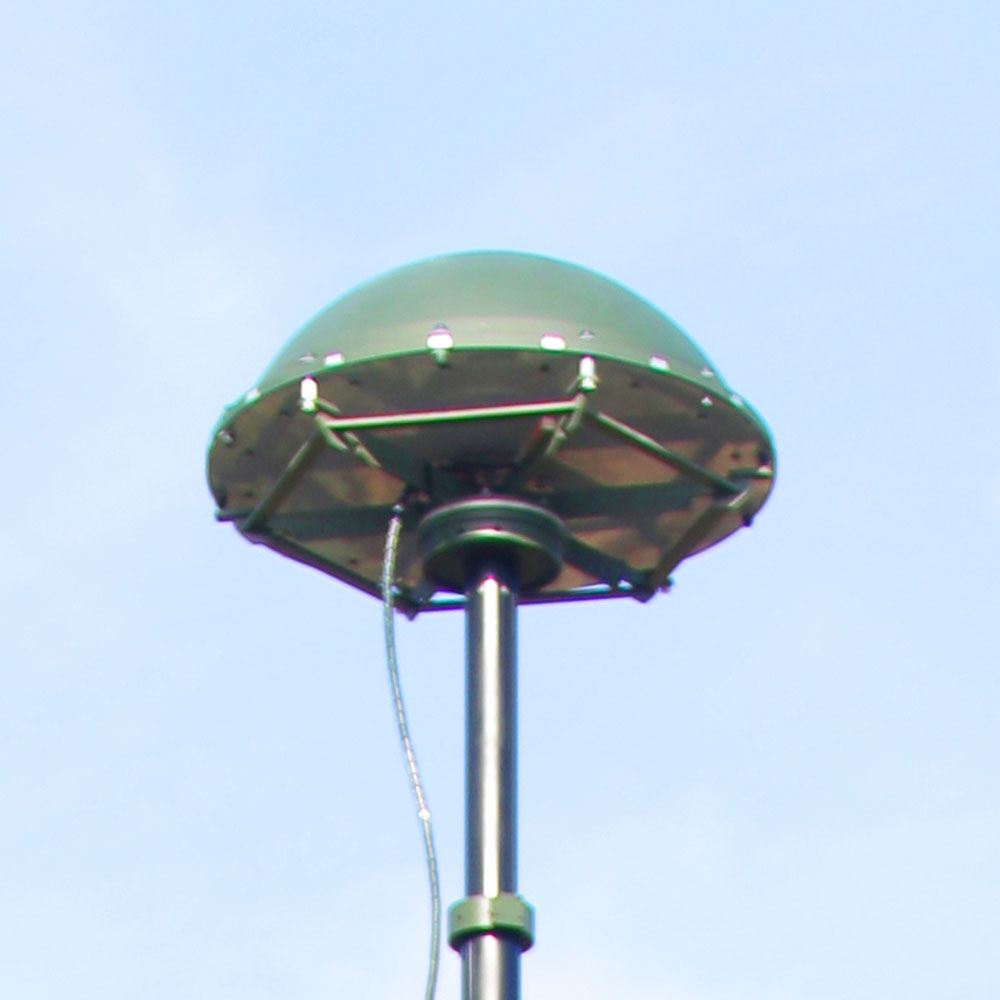

дэтэктар/пеленгатар выпраменьванняў БЛА;
перадатчык перашкод сродкам перадачы камандаў кіравання («канал угару») і сродкам перадачы даных («канал уніз»);
перадатчык блакуючых перашкод навігацыйнаму абсталяванню сістэмы GLONASS;
перадатчык блакуючых і дэзінфармуючых перашкод навігацыйнаму абсталяванню сістэмы GPS;

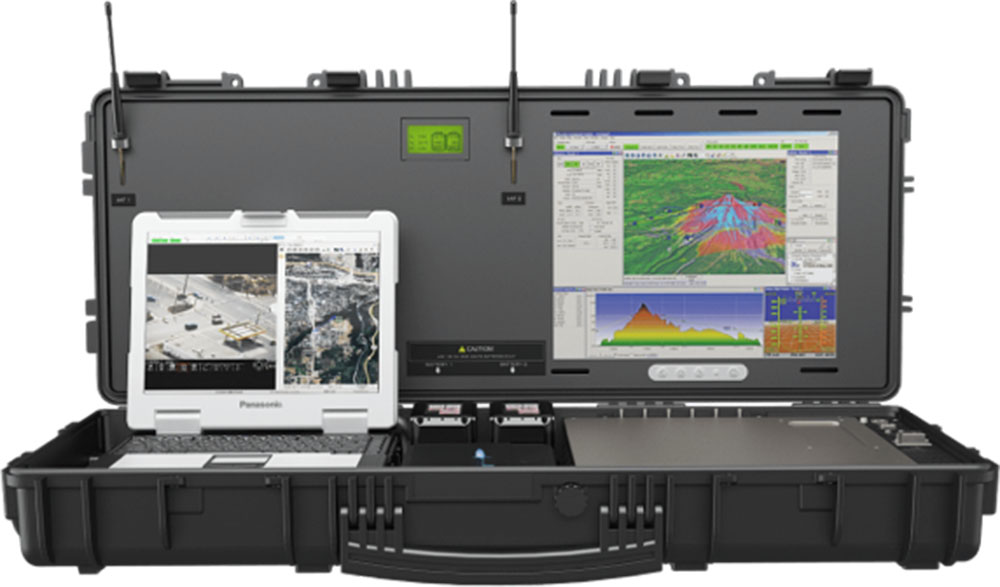

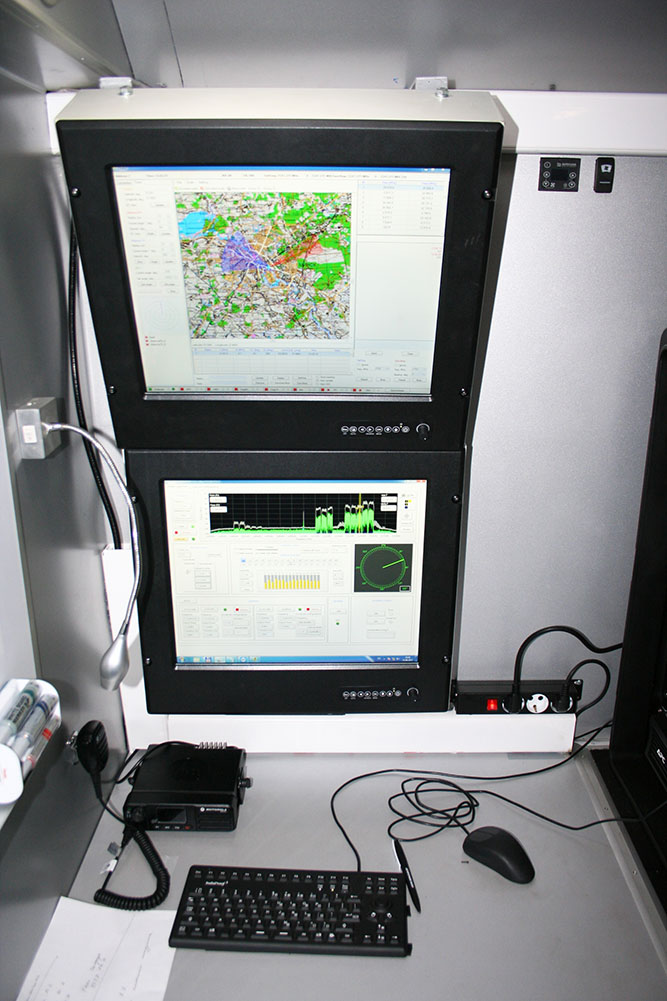

аўтаматызаванае працоўнае месца аператара;

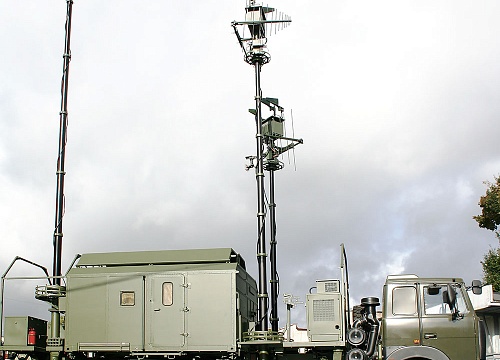

транспарцёр, уключаючы дзве антэнныя мачтавыя прылады (для пеленгатарнай і перадавальных антэн); электрастанцыя; кантэйнер з абсталяваннем, секцыя з абсталяваннем жыццезабеспячэння, уключаючы кандыцыянер і абагравальнік.

Асноўныя тэхнічныя характарыстыкі станцыі радыёэлектроннай барацьбы з беспілотнымі лятальнымі апаратамі «Навальніца-С»:

Параметр	Значэнне
Дыяпазон працоўных частот радыёразведкі, МГц	100–6000
Дыяпазон працоўных частот радыёперашкод, МГц	100–6000
Дыяпазон радыёразведкі сігналаў БЛА (перадача даных ад БЛА), км	да 50
Дыяпазон радыёразведкі сігналаў наземнага пункта кіравання (перадача сігналаў кіравання на БЛА), км	да 10
Далёкасць пастаноўкі перашкод прыёмніку БЛА (прыём сігналаў кіравання ад наземнага пункта кіравання), км	да 30
Далёкасць пастаноўкі перашкод прыёмніку наземнага пункта кіравання (прыём даных ад БЛА), км	да 10
Далёкасць пастаноўкі перашкод навігацыйнаму прыёмніку БЛА, км	да 40
Далёкасць пастаноўкі дэзінфармуючых перашкод навігацыйнаму прыёмніку БЛА, км	да 40
Час разварочвання, хв	10
Электрасілкаванне	220 В, 50 Гц
Разлік	3 чалавекі

Тып сцэнарыя супрацьдзеяння	Уздзеянне	Вынік
Мультыкоптару	падаўленне «канала ўгару»	прызямленне ці вяртанне дадому
Мультыкоптару	падаўленне «канала ўгару» і сістэм GPS/GLONASS	крушэнне
Мультыкоптару	падаўленне «канала ўгару» і сістэмы GLONASS; пастаноўка дэзінфармуючых перашкод навігацыйнаму абсталяванню GPS	палёт у вызначаную зону і крушэнне ці пасадка
БЛА	падаўленне «канала ўгару» і сістэм GPS/GLONASS	вяртанне на базу з дапамогай інэрцыяльнай навігацыйнай сістэмы
БЛА	падаўленне «канала ўгару» і сістэмы GLONASS; пастаноўка дэзінфармуючых перашкод навігацыйнаму абсталяванню GPS	палёт у вызначаную зону і крушэнне ці пасадка

Асноўныя перавагі станцыі «Навальніца-С»

Усепагодны кругласутачны канал выяўлення і пеленгавання БЛА па радыёвыпраменьваннях іх бартавых перадатчыкаў; магчымасць месцавызначэння БЛА і атрымання траекторыі палёту БЛА пры працы дзвюх станцый «Навальніца-С» у спалучанай пары.
Шырокі частотны дыяпазон выяўлення і радыёпадаўлення каналаў кіравання БЛА ад наземнага пункта кіравання («канал угару»), перадачы даных ад БЛА («канал уніз») — ад 100 МГЦ да 6 ГГц, які перакрывае ўсе магчымыя частоты каналаў «угару» і «ўніз»; вялікая магутнасць выпраменьвання, якая забяспечвае большую далёкасць радыёпадаўлення.
Магчымасць радыёпадаўлення навігацыі сістэм GPS, GLONASS, GALILEO, BeiDou па выбары аператара ці ўсіх сістэм адначасова.
Магчымасць дэзынфармацыі навігацыйнага прыёмніка сістэмы GPS (пры адначасовым падаўленні прыёму сігналаў GLONASS) — функцыя, якая не прапануецца да пастаўкі іншымі вытворцамі. Дадзеная магчымасць дазваляе адвесці БЛА ад абароненай зоны ў іншую зону, зададзеную аператарам станцыі, і ажыццявіць у ёй крушэнне БЛА.
Магчымасць выкарыстання стацыянарна (вышынныя будынкі), на легкавых і грузавых аўтамабілях.
Камплексаванне трох каналаў выяўлення, распазнавання і суправаджэння БЛА (выяўляльнік-радыёпеленгатар, тэлевізійны модуль, цеплавізійны модуль) пры ўкамплектаванні оптыка-электронным комплексам назірання (опцыя).

Оптаэлектронны комплекс назірання (опцыя)

Оптаэлектронны комплекс назірання прызначаны для кантролю паветранага становішча, дазваляе весці выяўленне беспілотных лятальных апаратаў у дзённы і начны час у рэжыме рэальнага часу.

У склад комплексу ўваходзяць:

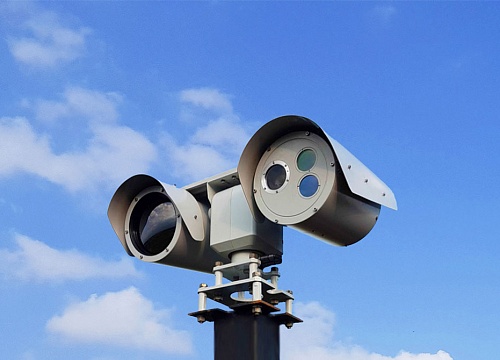

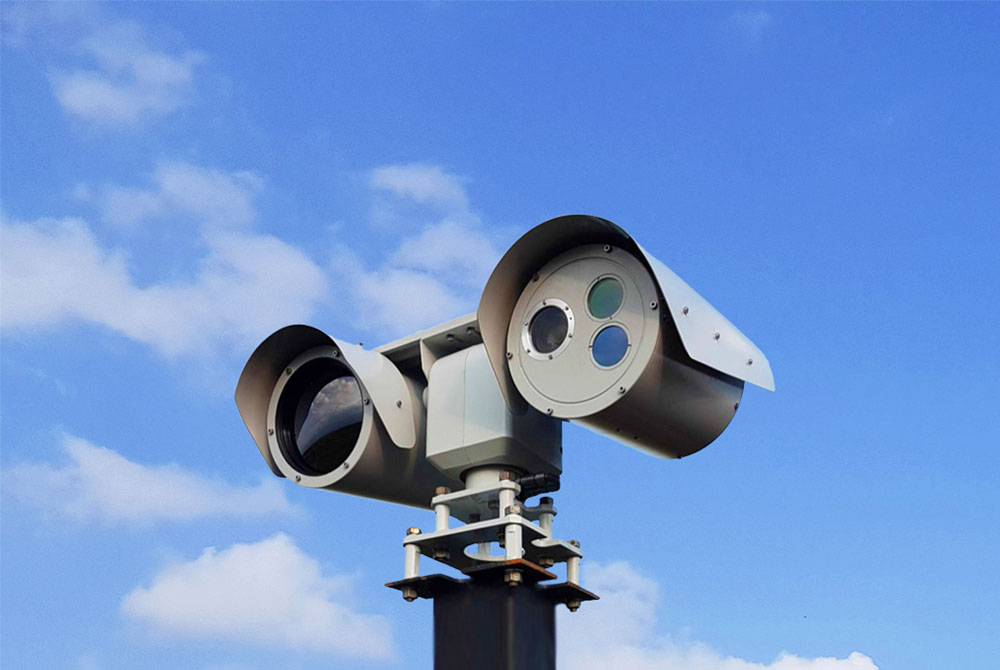

оптыка-электронны модуль на апорна-паваротнай платформе, які ўключае ў сябе тэлевізійны і цеплавізійны каналы назірання і дальнамерны канал;
аўтаматызаванае працоўнае месца аператара;
крыніцу другаснага электрасілкавання і інтэрфейсаў.
