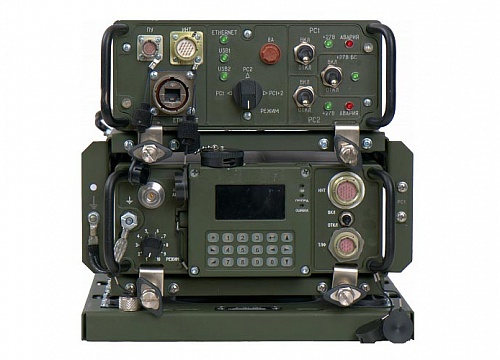

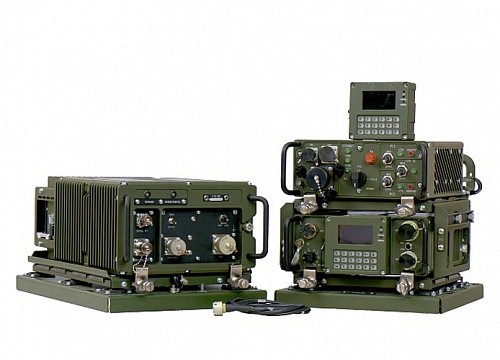

КОМПЛЕКС ПЕРАВОЗНЫХ РАДЫЁСТАНЦЫЙ КХ І УКХ ДЫЯПАЗОНАЎ Р-181

Комплекс возимых радиостанций Р-181 предназначена для обеспечения открытой, маскированной и засекреченной с помощью внешних систем ЗАС радиосвязи между подвижными и стационарными объектами в тактическом звене управления, для установки в объектах бронированной и небронированной колёсной техники, при жестких условиях эксплуатации, с повышенной помехоустойчивостью и скрытностью работы с радиостанциями, совместимыми по диапазону частот, видам модуляции и режимам работы.

Базовый комплект поставки:

Приемопередатчики: ПП-У (УКВ) или ПП-К (КВ)
Блок автоматизированного распределения сигналов (БАРС)
Микрофонно-телефонная гарнитура
Стойка коммутационная: 1 х ПП-У (ПП-К) / 1 х БАРС, 2 х ПП-У (ПП-К) / 1 х БАРС

Комплекс перавозных радыёстанцый Р-181 прызначаны для забеспячэння адкрытай, маскіраванай і засакрэчанай з дапамогай вонкавых сістэм ЗАС радыёсувязі паміж рухомымі і стацыянарнымі аб'ектамі ў тактычным звяне кіравання, для ўсталявання ў аб'ектах браніраванай і небраніраванай колавай тэхнікі, пры жорсткіх умовах эксплуатацыі, з павышанай перашкодаўстойлівасцю і скрытнасцю працы з радыёстанцыямі, сумяшчальнымі па дыяпазоне частот, відах мадуляцыі і рэжымах працы.

Базавы камплект пастаўкі:

Прыёмаперадатчыкі: ПП-У (УКХ) ці ПП-К (КХ)
Блок аўтаматызаванага размеркавання сігналаў (БАРС)
Мікрафонна-тэлефонная гарнітура
Стойка камутацыйная: 1 х ПП-У (ПП-К) / 1 х БАРС, 2 х ПП-У (ПП-К) / 1 х БАРС

Дадатковыя прылады:

Узмацняльнік магутнасці УКХ дыяпазону Р-181-500-УМУ (50, 100, 250, 500 Вт)
Узмацняльнік магутнасці УКХ дыяпазону Р-181-УМУ (25, 50 Вт)
Блок антэнных фільтраў Р-181-БАФ
Узмацняльнік магутнасці КХ дыяпазону Р-181-УМК (25, 50, 100 Вт)
Аўтаматычная антэнная ўзгадняльная прылада (антэнны цюнар) Р-181-ААнУП

Віды работ:

прыёмаперадатчык КХ дыяпазону Р-181-ПП-К забяспечвае:

абмен маўленчай інфармацыяй у аналагавым рэжыме на фіксаванай радыёчастаце (ФРЧ) і ў рэжыме аўтаматычнага наладжвання сувязі (АНС);
абмен маўленчай інфармацыяй і данымі пры працы ў лічбавым рэжыме на ФРЧ, у рэжыме АНС і псеўдавыпадковай перабудовы частаты (ПППЧ);
патокавую і пакетную перадачу даных з хуткасцю ад 75 да 4800 біт/с;
прыёмаперадатчык УКХ-дыяпазону Р-181-ПП-У забяспечвае:
абмен маўленчай інфармацыяй у аналагавым рэжыме на ФРЧ;
абмен маўленчай інфармацыяй і данымі пры працы ў лічбавым рэжыме на ФРЧ і ў рэжыме псеўдавыпадковай перабудовы частаты (ПППЧ);
патокавая і пакетная перадача даных з хуткасцю ад 9,6 да 19,2 кбіт/с.

Рэжымы работ:

адначастотны і двухчастотны сімплекс;
дупллекс (з выкарыстаннем двух прыёмаперадатчыкаў);
«сумешчаны канал» (перадача голаса і даных на адным канале з выбарам прыярытэту);
рэтрансляцыі трафіку радыёканалаў на ФРЧ і двухнакіраваную рэтрансляцыю трафіку лакальнай вылічальнай сеткі Ethernet (рэжым радыёмадэма);
аўтаматычнае наладжванне сувязі АНС (аўтаматычны выбар аптымальнай працоўнай частаты);
псеўдавыпадковая перабудова працоўнай частаты (ПППЧ);
скануючы прыём па 8 папярэдне наладжаных частотах;
праца з заглушальнікам шумаў;
тэхнічнае маскіраванне;
дзяжурны прыём.

Асноўныя тэхнічныя характарыстыкі:

Тып прыёмаперадатчыка	КХ (ПП-К)	УКХ (ПП-У)
Дыяпазон працоўных частот, МГц:	1.5 – 30	30 – 512
Колькасць каналаў:	100 ФРЧ, 128 АНС, 128 табліц ПППЧ	100
Класы выпраменьвання:	A1А, F1B, G7W, J3E (USB, LSB), H3E, R3E	A3E, G3E, F1W
Шаг сеткі частот, кГц:	0.01	12.5/25
Выхадная магутнасць перадатчыка, Вт:	20	5-8
Хуткасць ПППЧ, скачкоў/с:	10	не менш за 200
Адчувальнасць прыёмніка, мкВ:	1	0.35…0.5
Інтэрвал працоўных тэмператур °С:	– 30 да + 50	– 30 да + 50
Электрасілкаванне, В:	27 (+2 / –5)	27 (+2 / –5)
Маса, кг:	20	30
Габарытныя памеры (1 ПП / 2 ПП), мм:	274x265x263	274x265x381

Асаблівасці:

модульная структура радыёстанцыі дазваляе гнутка змяняць канфігурацыю радыёстанцыі пад канкрэтную задачу, а таксама выкарыстоўваць прыёмаперадатчык Р-181-ПП-К (ПП-У) са складу радыёстанцыі пераноснай Р-181-5НК (5НУ);
прыёмаперадатчык КХ дыяпазону Р-181-ПП-К аснашчаны цалкам аўтаматычным антэнным цюнарам, які дазваляе выкарыстоўваць поўны спектр штыравых і стацыянарных антэн;
блок аўтаматызаванага размеркавання сігналаў (БАРС) забяспечвае сумесную працу да двух прыёмаперадатчыкаў і іх узаемадзеянне з вонкавай лічбавай сеткай сувязі;
спалучэнне і праца з лакальнай вылічальнай сеткай па інтэрфейсе Ethernet 100BASE-T з падтрымкай пратакола пакетнай перадачы IP;
адначасовая праца да двух незалежных сімплексных (паўдуплексных) каналаў сувязі ў рэжыме перадачы маўленчай інфармацыі;
кіраванне ад вонкавай ПЭВМ;
убудаваная праграма дыягностыкі працаздольнасці;
аўтаматызаваны запіс радыёданых;
экстраннае сціранне радыёданых;
абаненцкі, групавы і цыркулярны тып адрасацыі абанентаў;
перадача і прыём танальнага выкліку;
здымны пульт кіравання;
дысплей і клавіятура аснашчаныя падсветкай са зменнай яркасцю;
аўтаматычная і ручная блакіроўка клавіятуры;
гнуткая і функцыянальная наладка параметраў з дапамогай праграмнага забеспячэння;
усе вырабы выкананы ў герметычным ударатрывалым корпусе з алюмініевага сплаву.
