СТАНЦИЯ РАДИОЭЛЕКТРОННОЙ БОРЬБЫ С БЕСПИЛОТНЫМИ ЛЕТАТЕЛЬНЫМИ АППАРАТАМИ «ГРОЗА-С»

Назначение:

  • обнаружение, пеленгование и сопровождение беспилотных летательных аппаратов (БЛА) по излучениям их радиоэлектронных устройств;
  • формирование блокирующих и дезинформирующих помех навигационному оборудованию БЛА;
  • поиск, обнаружение и постановка радиопомех средствам передачи команд управления («канал вверх») и средствам передачи данных («канал вниз») БЛА
Состав:
  • детектор/пеленгатор излучений БЛА;
  • передатчик помех средствам передачи команд управления («канал вверх») и средствам передачи данных («канал вниз»);
  • передатчик блокирующих помех навигационному оборудованию системы GLONASS;
  • передатчик блокирующих и дезинформирующих помех навигационному оборудованию системы GPS;
  • автоматизированное рабочее место оператора;

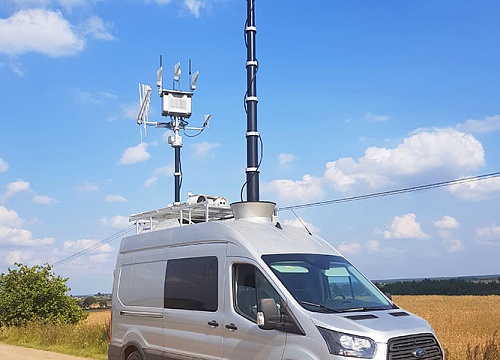

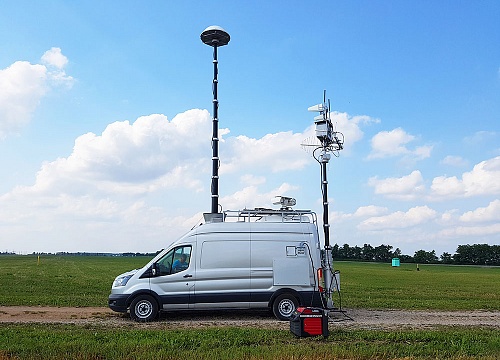

  • транспортер, включая два антенных мачтовых устройства (для пеленгаторной и передающих антенн); электростанция; контейнер с оборудованием, секция с оборудованием жизнеобеспечения, включая кондиционер и обогреватель.

Назначение:

  • обнаружение, пеленгование и сопровождение беспилотных летательных аппаратов (БЛА) по излучениям их радиоэлектронных устройств;
  • формирование блокирующих и дезинформирующих помех навигационному оборудованию БЛА;
  • поиск, обнаружение и постановка радиопомех средствам передачи команд управления («канал вверх») и средствам передачи данных («канал вниз») БЛА.

Состав:

  • детектор/пеленгатор излучений БЛА;
  • передатчик помех средствам передачи команд управления («канал вверх») и средствам передачи данных («канал вниз»);
  • передатчик блокирующих помех навигационному оборудованию системы GLONASS;
  • передатчик блокирующих и дезинформирующих помех навигационному оборудованию системы GPS;
  • автоматизированное рабочее место оператора;
  • транспортер, включая два антенных мачтовых устройства (для пеленгаторной и передающих антенн); электростанция; контейнер с оборудованием, секция с оборудованием жизнеобеспечения, включая кондиционер и обогреватель.

Основные технические характеристики станции радиоэлектронной борьбы с беспилотными летательными аппаратами «Гроза-С»:


Параметр Значение
Диапазон рабочих частот радиоразведки, МГц 100–6000
Диапазон рабочих частот радиопомех, МГц 100–6000
Диапазон радиоразведки сигналов БЛА (передача данных от БЛА), км до 50
Диапазон радиоразведки сигналов наземного пункта управления (передача сигналов управления на БЛА), км до 10
Дальность постановки помех приемнику БЛА (прием сигналов управления от наземного пункта управления), км до 30
Дальность постановки помех приемнику наземного пункта управления (прием данных от БЛА), км до 10
Дальность постановки помех навигационному приемнику БЛА, км до 40
Дальность постановки дезинформирующих помех навигационному приемнику БЛА, км до 40
Время развертывания, мин 10
Электропитание 220 В, 50 Гц
Расчет 3 человека




Тип сценария противодействия Воздействие Результат
Мультикоптеру подавление «канала вверх» приземление или возвращение домой
Мультикоптеру подавление «канала вверх» и систем GPS/GLONASS крушение
Мультикоптеру подавление «канала вверх» и системы GLONASS; постановка дезинформирующих помех навигационному оборудованию GPS полет в указанную зонуи крушение или посадка
БЛА подавление «канала вверх»
и систем GPS/GLONASS
возвращение на базу с помощью инерциальной навигационной системы
БЛА подавление «канала вверх» и системы GLONASS; постановка дезинформирующих помех навигационному оборудованию GPS полет в указанную зонуи крушение или посадка

Основные достоинства станции «Гроза-С»

  • Всепогодный круглосуточный канал обнаружения и пеленгования БЛА по радиоизлучениям их бортовых передатчиков; возможность местоопределения БЛА и получения траектории полета БЛА при работе двух станций «Гроза-С» в сопряженной паре.
  • Широкий частотный диапазон обнаружения и радиоподавления каналов управления БЛА от наземного пункта управления («канал вверх»), передачи данных от БЛА («канал вниз») — от 100 МГц до 6 ГГц, перекрывающий все возможные частоты каналов «вверх» и «вниз»; большая излучаемая мощность, обеспечивающая большую дальность радиоподавления.
  • Возможность радиоподавления навигации систем GPS, GLONASS, GALILEO, BeiDou по выбору оператора или всех систем одновременно.
  • Возможность дезинформации навигационного приемника системы GPS (при одновременном подавлении приема сигналов GLONASS) — функция, которая не предлагается к поставке другими производителями. Данная возможность позволяет увести БЛА от защищаемой зоны в другую зону, заданную оператором станции, и осуществить в ней крушение БЛА.
  • Возможность применения стационарно (высотные здания), на легковых и грузовых автомобилях.
  • Комплексирование трех каналов обнаружения, распознавания и сопровождения БЛА (обнаружитель-радиопеленгатор, телевизионный модуль, тепловизионный модуль) при укомплектовании оптико-электронным комплексом наблюдения (опция).

Оптоэлектронный комплекс наблюдения (опция)

Оптоэлектронный комплекс наблюдения предназначен для контроля воздушной обстановки, позволяет вести обнаружение беспилотных летательных аппаратов в дневное и ночное время в режиме реального времени.

В состав комплекса входят:

  • оптико-электронный модуль на опорно-поворотной платформе, включающий в себя телевизионный и тепловизионный каналы наблюдения и дальномерный канал;
  • автоматизированное рабочее место оператора;
  • источник вторичного электропитания и интерфейсов.
